新能源FPC点胶线(IR隧道炉固化）

一、新能源FPC点胶线-设备概述

1.1 整机描述：

新能源FPC点胶机，此设备为新能源FPC自动点胶固化线；是一款集输送、点胶、隧道炉（客户自备）热固化等功能设备串联到一起，，自动化程度高，效率高，配备1-2名员工，即可看护整线。

型号：ZDX-DJ-UV-01

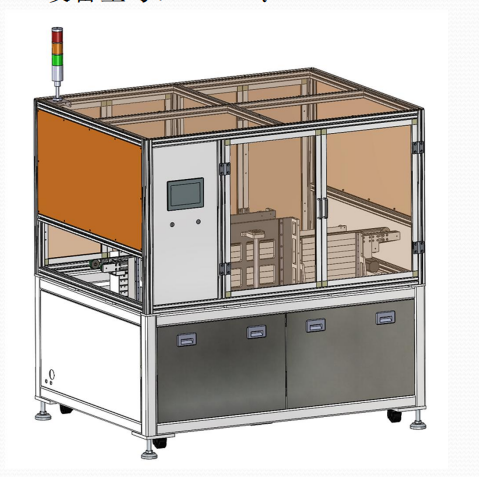

自动点胶固化线（黑胶）预览图

1.2 设备组成：

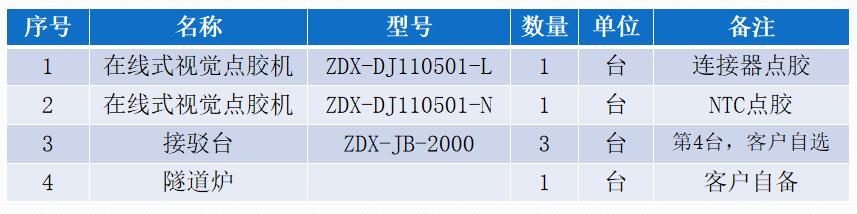

1.3 整机要点概述：

   ①所有点胶机都是双头点胶，提高产能；可独立完成位置校正，避免由员工方料不准确导致的点胶不合格；

   ②每台FPC点胶机都配备快速排胶·装置，减少管道内胶水的浪费及节省排胶时间；

   ③每台FPC点胶机都采用CCD视觉定位及测高功能，电脑操作编程，员工易学易懂；

   ④连接器点胶/NTC点胶采用螺杆阀，出胶准确，减少点胶过程中产生的气泡；

   ⑤隧道炉固化机配备能量/温度实时监测功能，超出设定范围报警，可调取设备作业信息（隧道炉厂商）；

   ⑥所以轨道均可自动调宽，方便快捷；

   ⑦每台FPC点胶机都配备自动清洁功能，NTC点胶配备称重功能，连接器点胶预留称重功能；

   ⑧存板机具备手动/自动功能，衔接上下游设备，或方便人工放料，方便检查点胶质量，出现不合格情况，可及时取出；

   ⑨设备数据端口开放，可连接MES,点胶机具备二维码采集功能。

1.4设备适用产品范围：

载板尺寸范围：长400-1800mm，宽170-420mm，厚：2-5mm；
产品有规律排列，建议偶数排列，双阀点胶，不丢失效率。

1.5点胶精度：

螺杆阀出胶精度：±1%

最小吐胶量：0.005ml

适用胶水粘度：1000-300000cps

1.5、新能源FPC点胶机-设备整线尺寸图

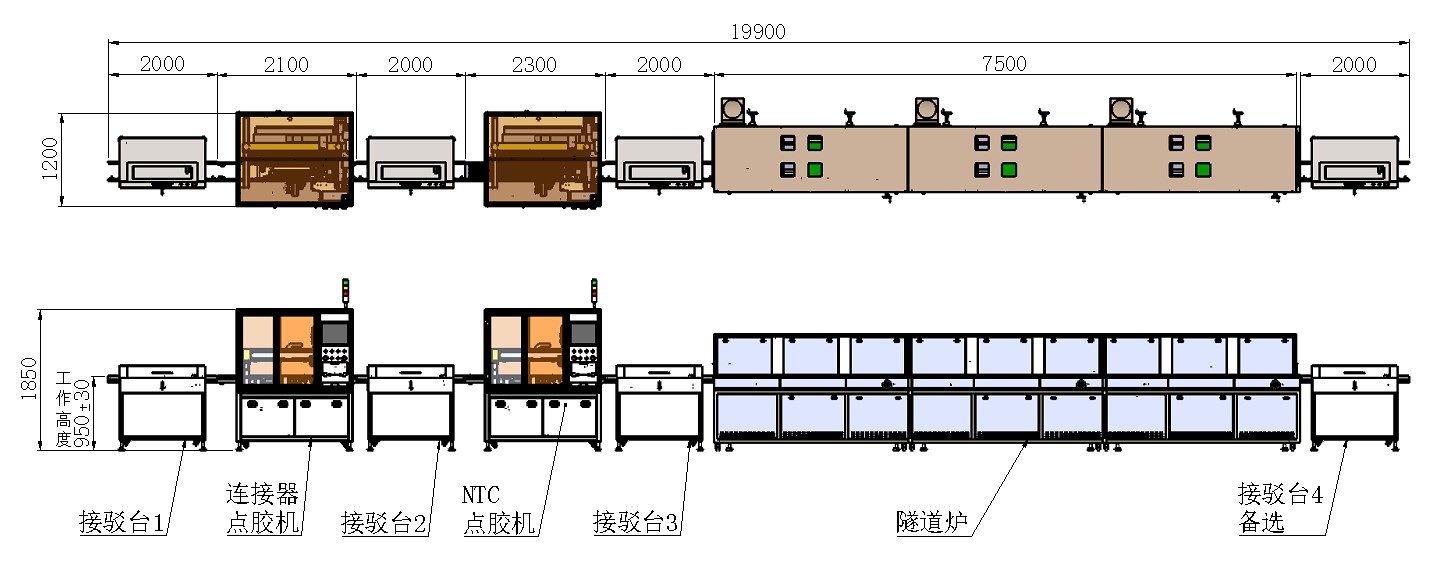

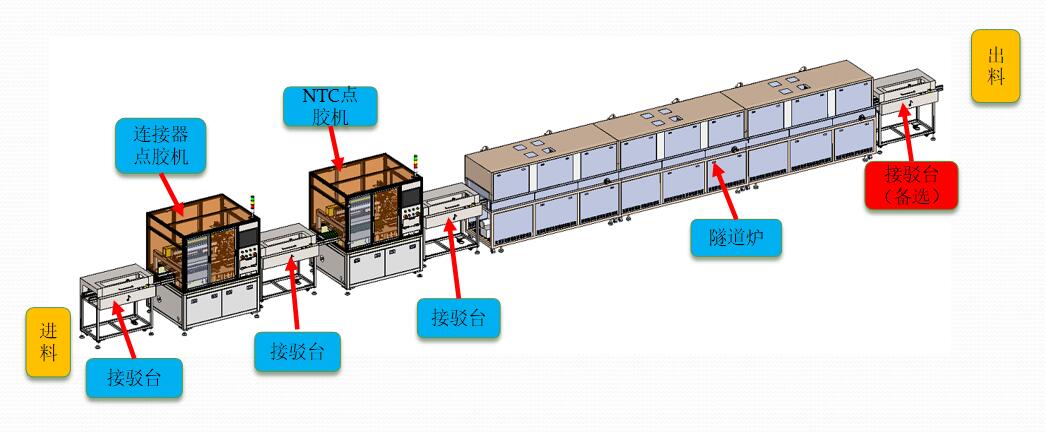

整机布局尺寸图（以实物为准）

建议设备占地尺寸：设备进出料各预留1.8米转运空间，隧道炉长度可能有增加，多预留1.8米，设备正面留1.2米，后面预留0.7米，则设备总占地面积为：（19.9+1.8+1.8+1.8）*（1.2+1.2+0.7）=25.3*3.1（单位：米）（不包括后期增加设备尺寸，接驳台4备选，如不需要总长减少2米）

2、新能源FPC点胶机-设备模块简介

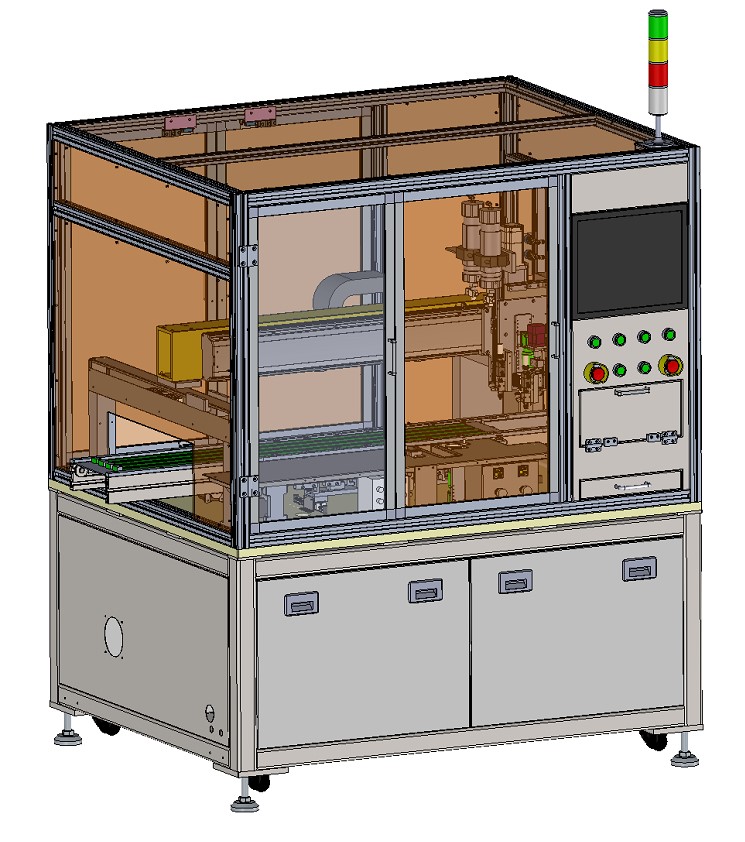

新能源FPC点胶机（连接器/NTC点胶）

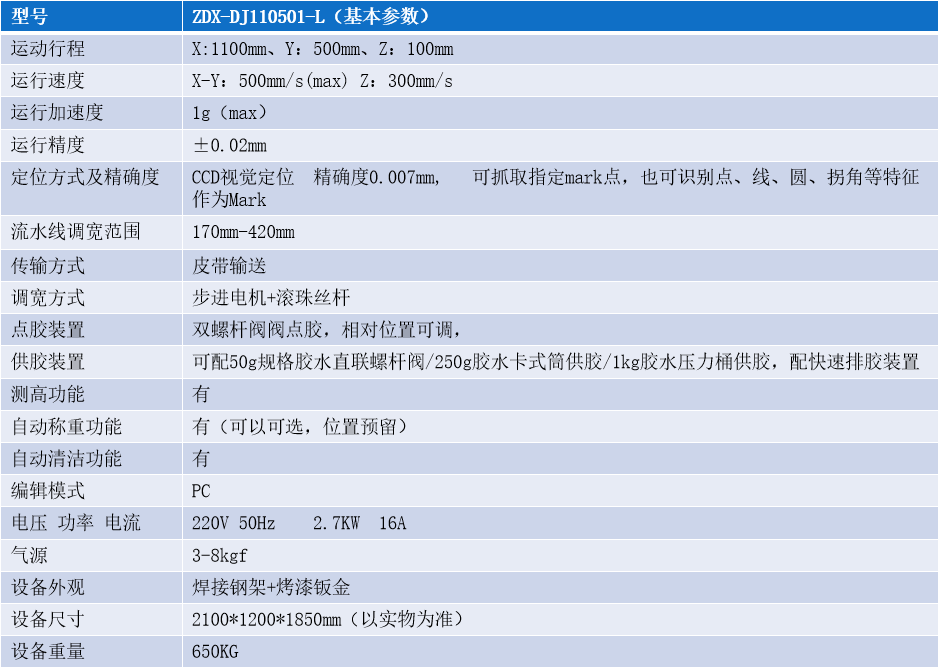

设备型号：ZDX-DJ110501-L（仅供参考，以实际为准）

设备概述：

1.采用龙门架三轴机构，均采用伺服电机+丝杆模组传动，稳定性高，定位精度高；

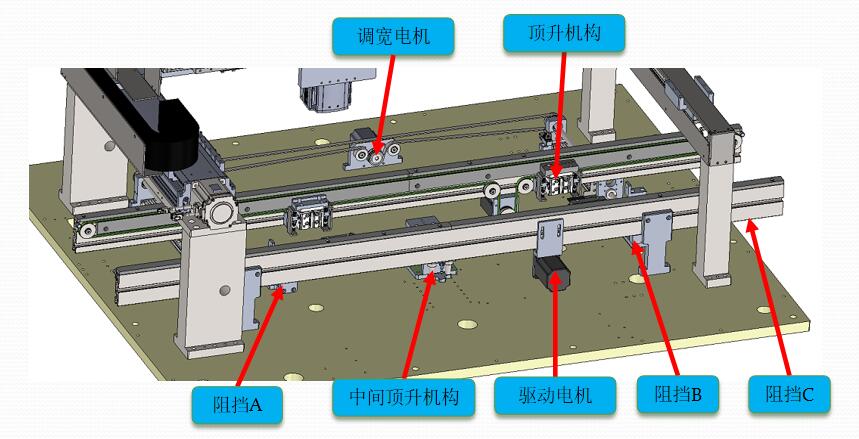

2.自动流水线可与其他设备无缝连接，配备3套阻挡机构，阻挡A为安全阻挡，阻挡B为一段点胶阻挡，阻挡C为二段点胶阻挡，一套顶升机构，脱离轨道点胶，平面度更高；

3.双头点胶，一头固定，一头根据视觉位置自动调节；

4.可控制气压，点胶速度及加速度，配合螺杆阀控制器控制点胶量；

5.配备称重天平，定期定时进行出胶量校验，配备擦胶机构，自动清洁喷头，防止残胶影响出胶。

电机功率及形式：

X轴：伺服电机400W；双Y轴：伺服电机400W(2套)；

Z轴：伺服电机400W（带刹车）；

微调X轴：步进电机0.6N.M，微调Y轴：步进电机0.6N.M,

微调Z轴：步进电机0.6N.M;

输送线电机：步进电机2.3N.M（2套）

调宽电机：步进电机2.3N.M

基本参数

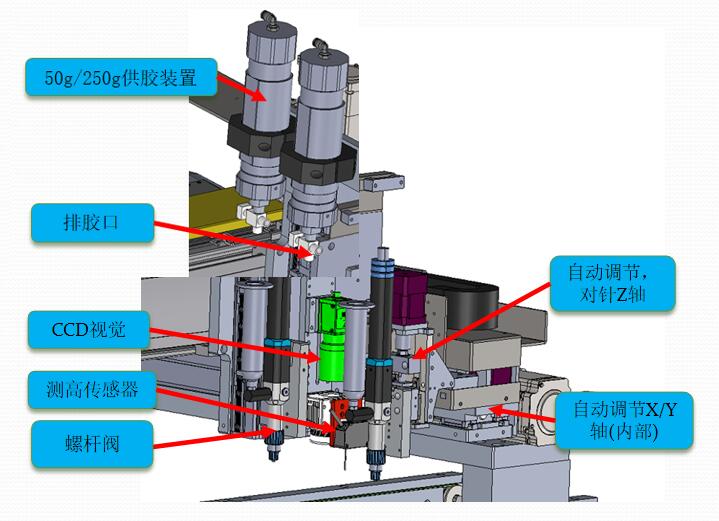

连接器/NTC点胶装置

自动调节X轴范围±10mm，自动调节Y轴范围0-100mm，两个阀的相对位置80-180mm；对针调节Z轴范围±5mm 。

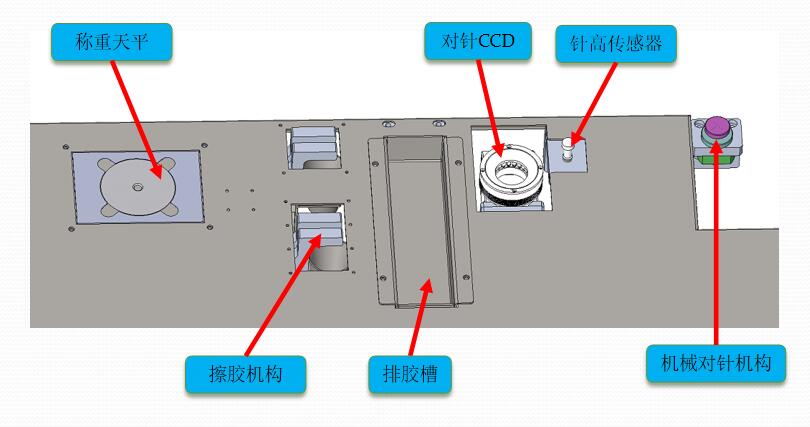

连接器及NTC擦胶称重对针装置

擦胶机构：气缸+海绵；

称重机构：称重天平，量程220g，精度0.1mg；

流水线功能：所有点胶机流水线模式一样

流水线宽度可调，范围150-420mm，配备传感器，感应产品位置，并进行阻挡，导向轮及电机升降调整皮带松紧。

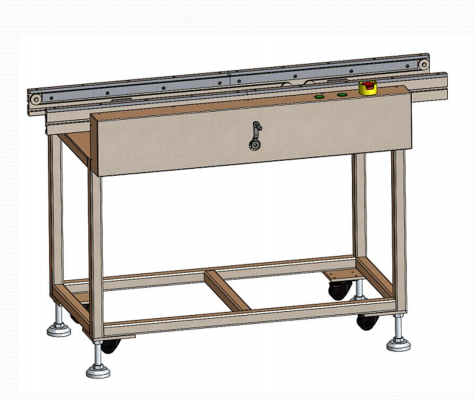

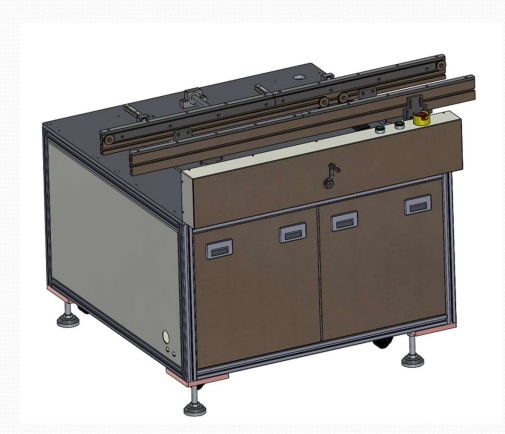

3.接驳台 设备型号：ZDX-JB-1700

设备概述： 此设备为产品载板转运输送台，配有入料， 到料，出料传感器，对接上下游设备的辅 助设备。 流水线手动调宽范围100-450mm 防尘罩（客户可选） 电机功率及形式： 输送线电机：步进电机2.3N.M（2套）

4.移动接驳台 设备型号：ZDX-YDJB-1700

设备概述： 此设备为产品载板转运输送台，配有入料， 到料，出料传感器，对接上下游设备的辅 助设备，输送线架在移动轴上方，可对接 不在同一直线上的线体。 流水线手动调宽范围100-450mm； 移动行程：550mm 防尘罩（客户可选）

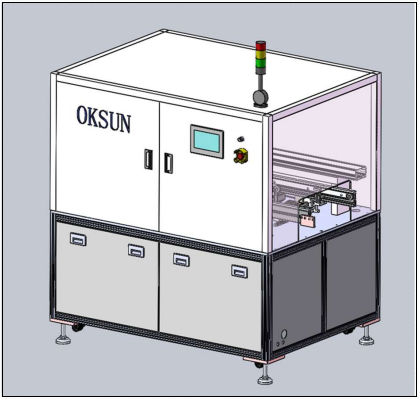

5.等离子清洗机 设备型号：AP40R-U1-GD450

设备概述： 1.本设备为轨道式等离子表面清洁设备，轨道宽度为 150-450mm可调；适用产品300-1500mm； 2.智能人机工程系统：通过屏幕进行参数调整；并可 保存百组参数。 3.使用XYZ三轴模组带动1把等离子体射流旋转喷枪处 理，模组行程1800*450*100mm 4.等离子体电源额定功率1000W；使用功率400-600W。 等离子射流功率直观可视。有效处理高度10-20mm 。 5.传动速度1-5米/分钟，可调 6. 具有运行异常或故障状态下的声光报警和急停功 能。 7.设备具备来料感应功能；可独立运行也可以串线 运行。 8.软件权限3级分层设计，支持不同角色的不同权限。

6.冷却缓存机 设备型号：ZDX-LQHC-2300

设备概述： 此设备为产品载板转运输送台，配有入料， 到料，出料传感器，对接上下游设备的辅 助设备，输送线架在移动轴上方，可对接 不在同一直线上的线体。 流水线手动调宽范围150-450mm； 最多可存板数量：15片 电机功率及形式： 输送线电机：步进电机2.3N.M（2套） 调 宽 电机：步进电机4.5N.M; 升降轴电机：步进电机4.5N.M（2套）.

7.IR隧道炉

设备简介： 内箱采用 SUS430＃镜面不锈钢板；外箱采用 SS41＃钢板经防锈 后静电高温粉体涂装，颜色为皱纹白色；采用高级保温棉，保温厚度 100 ㎜加 空气隔热保温。采用耐高温硅胶迫紧，美观无污染;加热段掀开式设计，方便检 修及清洁保养。 设备配备送风冷却系统：马达放底部，双面热风经 SUS 加热器、IR 后吹向 产品。喷流式，循环送风，以防飘料且均匀性佳；超温停止加热并警报(声光警 报)。 设备分段介绍： 入料段长:1000 ㎜（含罩风罩 200mm）; 加热段长:10000 ㎜（分段 10 温控） 冷却过度段: 1500mm(含罩风罩 200/过渡 100/冷却段 1000 ㎜（上方装置 6"冷 却风扇带中效过滤器） 输送网宽 1200 ㎜，输送网面距地高 950 ㎜± 20 ㎜
